本文记录Verilog计数器、按键消抖、流水灯以及状态机设计思路。博文尾部为参考自顶向下设计思路的简单状态机模块设计。

计数器

计数器是FPGA中常用的单位，例如希望a状态持续X时间，b状态持续Y时间。在时钟做时间源的情况下，通过累计时钟计数得出较大打秒级、分钟级单位，得出flag标志可用到各个模块的判断语句中。

假设有sys_clk = F，则单个周期T=1/F，A秒钟的计数器所需的计数值为M=A/T=AF。

  • 为节省资源，考虑找到所有时间值的最小公倍数
  • 单个always块仅操作单个变量
  • 提前1拍，打出flag信号，可用于所有变量
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
//需求：led 0.5s亮，1.5s灭
module Counter(
	input	wire	sys_clk,
	input	wire	sys_rst_n,

	output	reg		led_out
);

parameter	CNT_MAX	= 25'd24_999_999;	//计数值为0.5s

reg [24:0]	cnt;		//计数器-0.5s
//reg			cnt_flag;	//到达0.5s标志
reg [1:0]	half_s_cnt;	//0.5s个数

//计数块
always@(posedge sys_clk or negedge sys_rst_n)
if(!sys_rst_n)
	cnt <= 1'b0;
else if(cnt == CNT_MAX)
	cnt <= 1'b0;
else
	cnt <= cnt + 1'b1;

//计算第几个0.5s，用于做不同时长闪烁
always@(posedge sys_clk or negedge sys_rst_n)
if(!sys_rst_n)
	half_s_cnt <= 2'd0;		//或者此处复位设置为3
else if(cnt == CNT_MAX - 1)
	half_s_cnt <= half_s_cnt + 1'b1;
else
	half_s_cnt <= half_s_cnt;

//led控制块
always@(posedge sys_clk or negedge sys_rst_n)
if(!sys_rst_n)
	led_out <= 1'b0;
else if(half_s_cnt == 2'd0)
//放在首个亮时，由于half_s_cnt复位后为0，与cnt同一拍开始计数，所以上电后第一个亮会为480ms
//因此，可将亮起的位置放在后侧
	led_out <= 1'b1;
else
	led_out <= 1'b0;

	//parameter	CNT_MAX	=	25'd24_999_999;	//50MHz Clock,计数0.5s
	//localparam	CNT_MAX =	25'd24_999_999;		//局部参数，实例化时不可从外部使用
endmodule

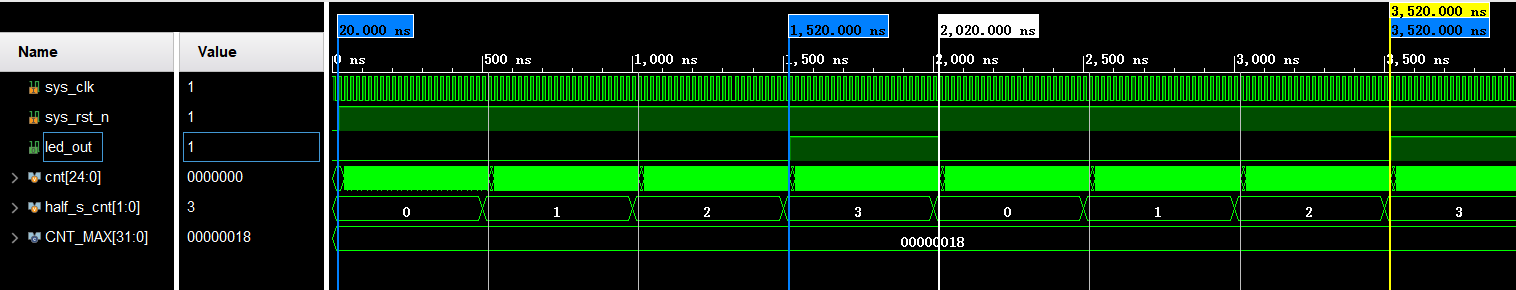

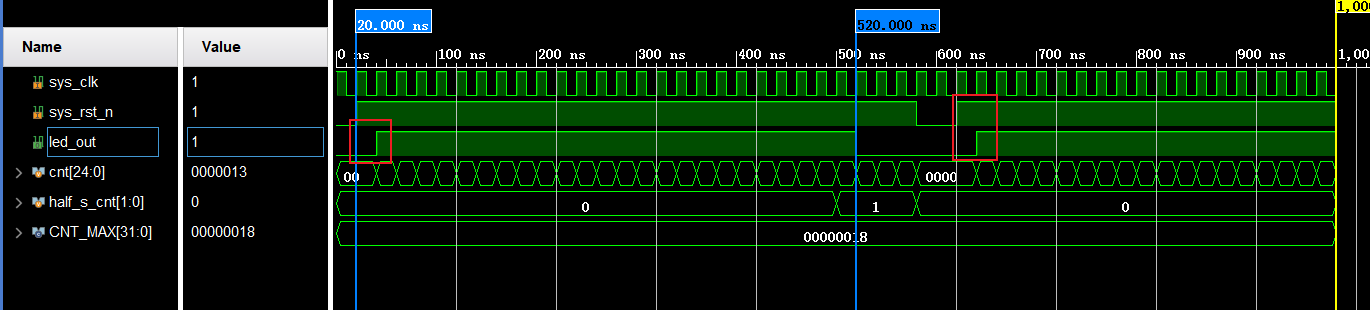

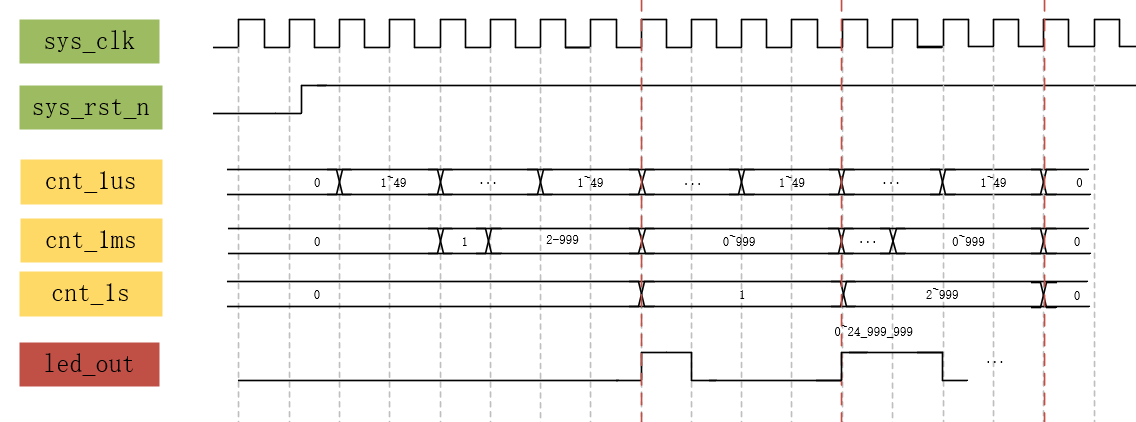

image can't load. half_s_cnt == 2’d0 复位后首次丢失一拍
image can't load. half_s_cnt == 2’d3，复位后时间正常

两张图的差异在于，led_out默认输出与第一次状态不同。对第一张图，在rst = 1后，cnt和led同时翻转，因此出现一拍丢失。若希望使用half_s_cnt == 2’d0，而不出现丢拍，则需要把复位后的led状态拉高。

分频器

Vivado自带的IP核为锁相环，通过PLL由一个输入时钟得到多个不同频率的子时钟。分频器细分为奇分频与偶分频。分频器本质与计数器相同，即计数到某一值输出翻转或输出Flag标志。

偶分频

偶分频可以sys_clk上升沿为为基准，计数刚好对应的分频系数的一半时，对信号翻转。

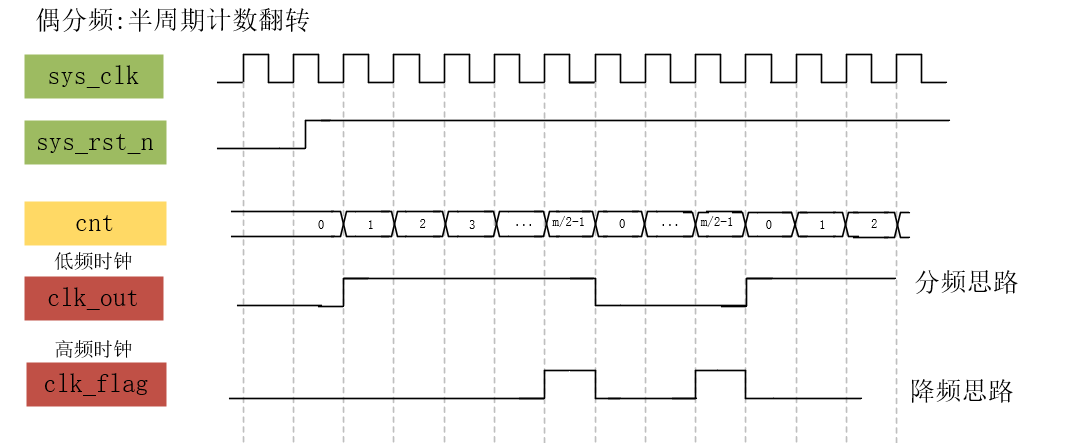

image can't load. 偶分频(双边沿输出flag标志)

若为低频时钟，则可直接对信号翻转：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
// 本模块通过输出不同参数来调用奇分频或偶分频函数
//暂时实现偶分频模块
module uPLL(

	input	wire	sys_clk,
	input	wire	sys_rst_n,

	output	reg		clk_out,
	output  reg		stat_flag
    );

	parameter		DIVIDER	=	4'd6;
	//-------------------局部配置参数-------------------
	localparam		DIV_IDX =	(DIVIDER >	15 || DIVIDER < 2)?
								(DIVIDER > 	15)?14:
								(DIVIDER <= 1)?2:
								DIVIDER:
								DIVIDER;
	localparam		DIV_MAX	=	4'd15;
	localparam		DIV_MIN	=	4'd2;

	//-------------------分频计数器-------------------
	reg [3:0]	clk_cnt;

	//-------------------分频器状态-------------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		stat_flag	<=	1'b0;
	else if(DIVIDER > DIV_MAX || DIVIDER	< 	DIV_MIN)
		stat_flag	<=  1'b0;
	else
		stat_flag	<=	1'b1;

	//-------------------计数器-------------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		clk_cnt <= 4'd0;
	else if(clk_cnt == DIV_IDX/2-1)
		clk_cnt	<= 4'd0;
	else
		clk_cnt <= clk_cnt + 1;

	//-------------------时钟输出-------------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		clk_out <= 1'b0;
	else if(clk_cnt == DIV_IDX/2-1)
		clk_out <= ~clk_out;
	else
		clk_out	<= clk_out;

endmodule

以此生成的clk：

  • 可直接在后续alway块中做参考

    1
    2
    3
    4
    5
    6
    reg [1:0] a;
    always@(posedge clk_out or negedge sys_rst_n)
        if(!sys_rst_n)
            a <= 2'd0;
    	else
            a <= a + 1'b1;

  • 不属于FPGA全局时钟，高速时钟下不精确

为解决高速时钟下不精确问题，将clk_out作为输出标识配合同步时钟，思路同计数器。将上方代码块的clk_out代码更换为以下代码：

1
2
3
4
5
6
7
always@(posedge sys_clk or negedge sys_rst_n)
if(!sys_rst_n)
	clk_out <= 1'b0;
else if(clk_cnt == DIV_IDX/2-2)
	clk_out	<= 1'b1;
else
	clk_out <= 1'b0;

仿真结果如下：

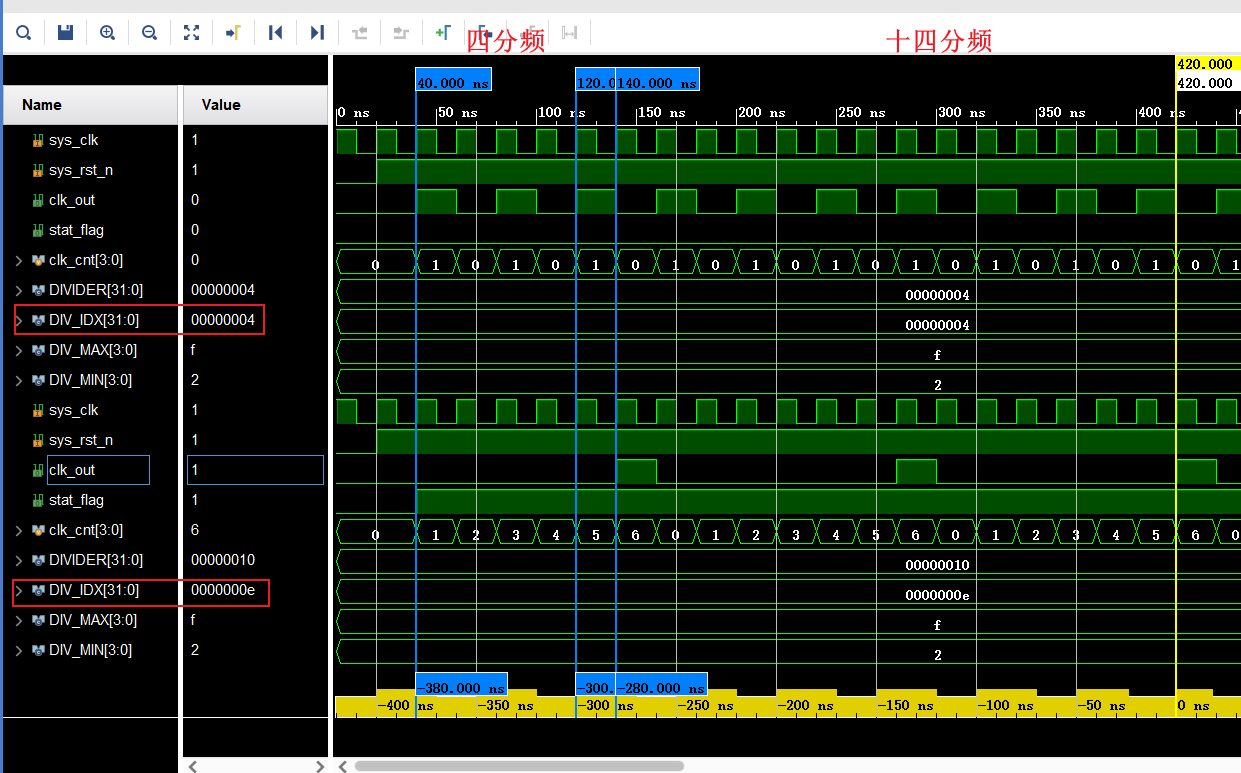

image can't load. 偶分频仿真结果

产生flag标识后可以配合sys_clk使用：

1
2
3
4
5
6
7
8
reg [1:0] a;
always@(posedge sys_clk or posedge sys_rst_n)
if(!sys_rst_n)
    	a	<= 2'b0;
else if(flag)	//--- a在新时钟的上升沿下降沿均加1
    	a	<= a + 1'b1;
else
    	a 	<= a;

上方的flag == 1 时代表分频后时钟的边沿（上升沿+下降沿），调整计数清零时的值可调整为单边沿或双边沿：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
//偶分频模块
//采用flag信号
module eveDivider(
	input	wire			sys_clk,
	input	wire			sys_rst_n,

	output	reg				clk_out,
	output  reg				clk_flag
    );
//-------------------全局配置参数-------------------
	parameter		DIVIDER			=	32'd6;
	parameter		CLK_EDGE_SEL 	= 	1'b0;	//输出边沿选择
//-------------------局部配置参数-------------------
    localparam		DIV_IDX =	(CLK_EDGE_SEL == 1'b0)? DIVIDER -1 	:		//单边沿flag
														DIVIDER/2 -1	;	//双边沿flag
//-------------------分频计数器-------------------
	reg		[31:0]	clk_cnt;
//-------------------边沿计数器-------------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n == 1'b0)
		clk_cnt <= 32'd0;
	else if(clk_cnt == DIV_IDX)
		clk_cnt	<= 32'd0;
	else
		clk_cnt	<= clk_cnt + 1'd1;
//-------------------输出时钟-------------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n == 1'b0)
		clk_out <= 1'b0;
	else if(clk_cnt == DIVIDER/2-1 || clk_cnt == DIVIDER-1)
		clk_out	<= ~clk_out;
	else
		clk_out	<= clk_out;
//-------------------标志位输出-------------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n == 1'b0)
		clk_flag <= 1'b0;
	else if(clk_cnt == DIV_IDX - 1)
		clk_flag <= 1'b1;
	else
		clk_flag <= 1'b0;
endmodule

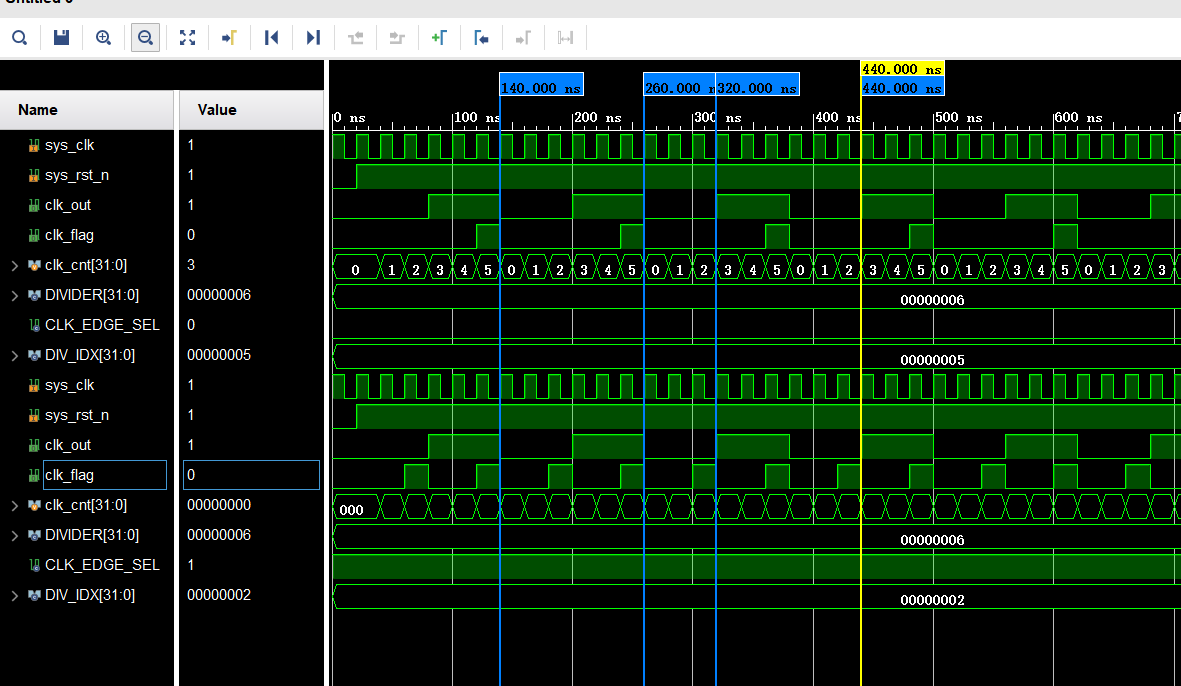

image can't load. 偶分频(双边沿标志)仿真结果

奇分频

偶分频因为分频系数为偶数，最小为二分频，恰好对齐ys_clk上升沿(本节末尾放置使用下降沿的通用分频器)。若对时钟进行奇分频，欲求找到系数一半m/2-1的上升沿是不可能的，但是可引入下降沿为标准，波形如下：

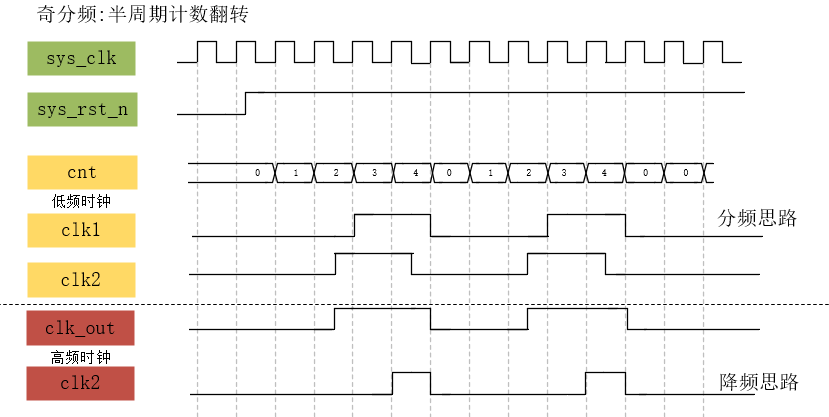

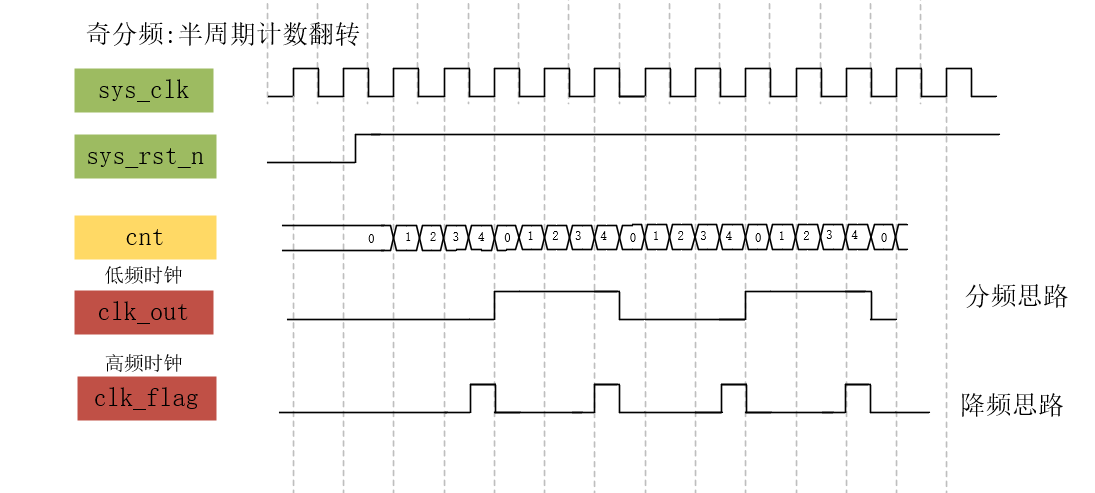

image can't load. 奇分频波形

因此，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
module uPLL(

	input	wire	sys_clk,
	input	wire	sys_rst_n,

	output	reg		clk_out,
	output  reg		stat_flag
    );
	parameter		DIVIDER	=	4'd6;
	//-------------------局部配置参数-------------------
	localparam		DIV_IDX =	(DIVIDER >	15 || DIVIDER < 2)?
								(DIVIDER > 	15)?14:
								(DIVIDER <= 1)?2:
								DIVIDER:
								DIVIDER;
	localparam		DIV_MAX	=	4'd15;
	localparam		DIV_MIN	=	4'd2;
	//-------------------分频计数器-------------------
	reg [3:0]	clk_cnt;

    //-------------------边沿计数器-------------------
	always@(posedge sys_clk or negedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		clk_cnt <= 4'b0;
	else if(clk_cnt == DIV_IDX-1)
		clk_cnt <= 4'b0 ;
	else
		clk_cnt <= clk_cnt + 1'b1;
	//-------------------异常状态指示-------------------
	always@(posedge sys_clk or negedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		stat_flag	<= 1'b0;
	else if(DIVIDER > DIV_MAX || DIVIDER < DIV_MIN)
		stat_flag	<= 1'b1;
	else
		stat_flag	<= 1'b0;
    //-------------------信号输出-------------------
	always@(posedge sys_clk or negedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		clk_out <= 1'b0;
	else if(clk_cnt == DIV_IDX-2)
		clk_out	<= 1'b1;
	else
		clk_out <= 1'b0;
endmodule

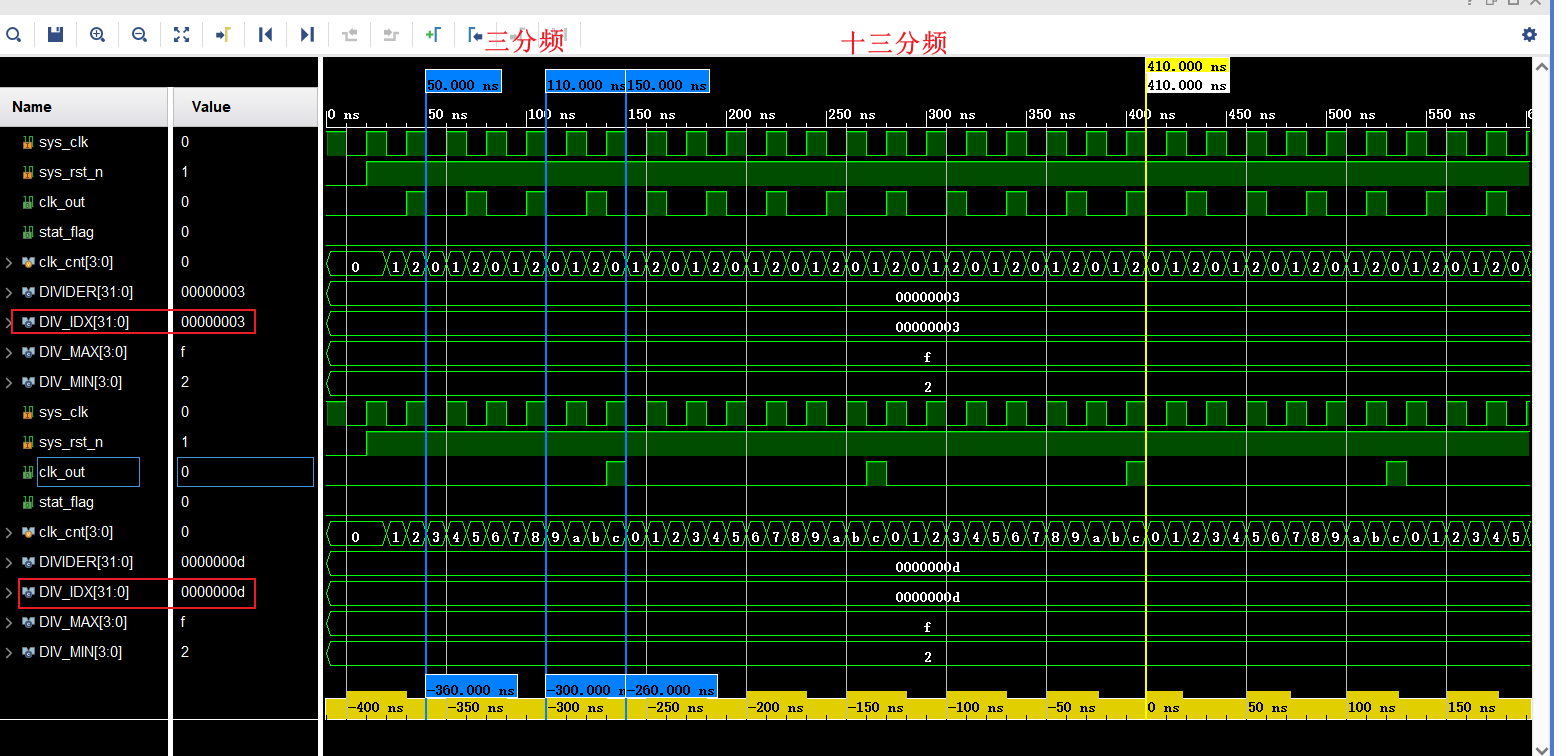

image can't load. 奇数分频仿真结果

显然always块中增加对下降沿的判断可以快速精准的找到分频结果，但是：

  • 双边沿检测综合更复杂、时序约束复杂
  • 不适合合并到仅使用上升沿判断的通用分频模块中

因此可将上升沿下降沿分别放在两个块内，计数到分频值的一半时翻转，将输出信号相或即可得到输出：

image can't load. 奇分频波形

代码块如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
module oddDivider(

	input	wire	sys_clk,
	input	wire	sys_rst_n,

	output  wire		clk_out
    );
	//-------------------全局配置参数-------------------
	parameter		DIVIDER	=	32'd5;
	//-------------------局部配置参数-------------------
	localparam		DIV_HIDX =	DIVIDER/2;
	localparam		DIV_IDX =	DIVIDER - 1;

	//-------------------分频计数器-------------------
	reg [31:0]	clk_cnt;

	reg clk_pos;
	reg clk_neg;
	//-------------------计数器-------------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		clk_cnt <= 32'd0;
	else if(clk_cnt == DIV_IDX)
		clk_cnt <= 32'd0 ;
	else
		clk_cnt <= clk_cnt + 1'd1;
	//-------------------上升沿输出-------------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		clk_pos 	<= 1'b0;
	else if(clk_cnt == DIV_HIDX || clk_cnt == DIV_IDX)
		clk_pos		<= ~clk_pos;
	else
		clk_pos 	<= clk_pos;
    //-------------------下降沿输出-------------------
	always@(negedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		clk_neg 	<= 1'b0;
	else if(clk_cnt == DIV_HIDX || clk_cnt == DIV_IDX)
		clk_neg		<= ~clk_neg;
	else
		clk_neg 	<= clk_neg;
	//-------------------线与输出-------------------
	assign clk_out = clk_pos | clk_neg;
endmodule

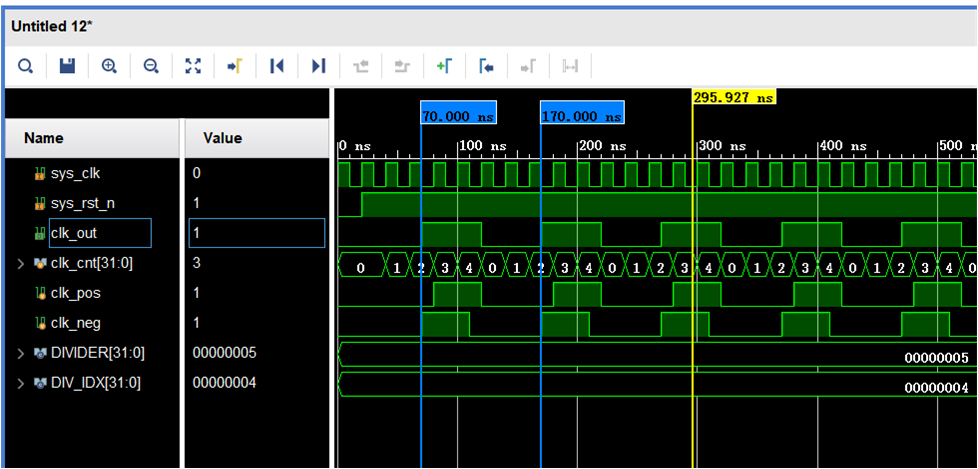

image can't load. 奇分频仿真波形

通用分频

既然上方两种分频方式可产生flag信号，那么可通过对sys_clk基准时钟单上升沿计数封装出通用分频模块，到达分频时输出flag，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
module uPLL(
	input	wire	sys_clk,
	input	wire	sys_rst_n,

	output	reg		clk_flag
    );

	//-------------------全局配置参数-------------------
	parameter		DIVIDER	=	32'd5;

	//-------------------局部配置参数-------------------
	localparam		DIV_REV_CNT		=	DIVIDER - 2;		//flag reverse count
	localparam		DIV_REF_CNT		=	DIVIDER - 1;		//reference value to clear the count

	//-------------------分频计数器-------------------
	reg		[31:0]	clk_cnt;

	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		clk_cnt <= 32'd0;
	else if(clk_cnt == DIV_REF_CNT)
		clk_cnt <= 32'd0;
	else
		clk_cnt <= clk_cnt + 1'd1;

	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		clk_flag <= 1'd0;
	else if(clk_cnt == DIV_REV_CNT)
		clk_flag <= 1'd1;
	else
		clk_flag <= 1'd0;

endmodule

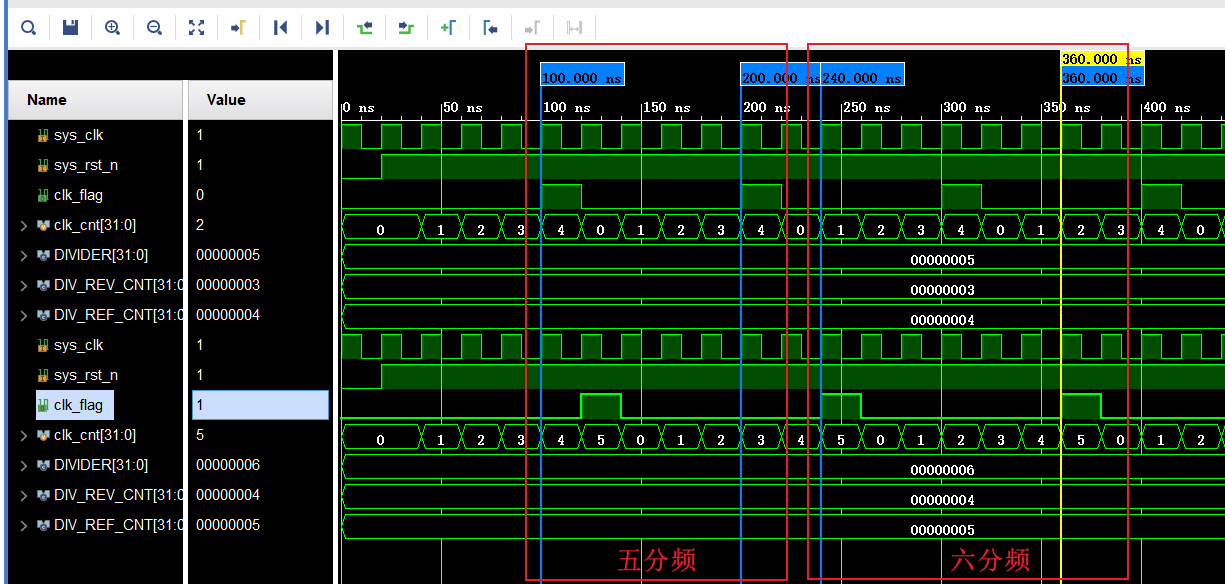

image can't load. 通用分频仿真波形

按键消抖

按键是电路板上常用的给出特殊高低电平的器件，单一使用按键时可能出现按下/弹起时的波形抖动，称为前抖动/后抖动。常用的解决办法是：

  • 硬件上采用RS触发器、外接滤波电容
  • 软件上采用延时算法

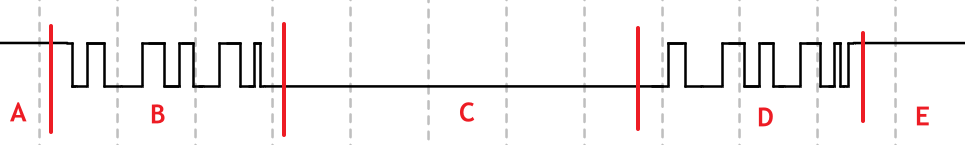

image can't load. 按键抖动模型

按键按下的状态分为5个状态：

  • A、E：按下/弹起后的稳定状态
  • B：按下时的不稳定状态，持续时间不定
  • C：按下后的稳定状态
  • D：弹起时的不稳定状态，持续时间不定

功能需求

针对指定引脚，检测到连续20ms低电平时，输出1拍低电平

详细设计

针对输入信号，当检测到低电平时计数器开始计数。若遇到高电平，则立刻清0。当达到给定值时输出低电平脉冲，随后计数值保持，直到按键释放。

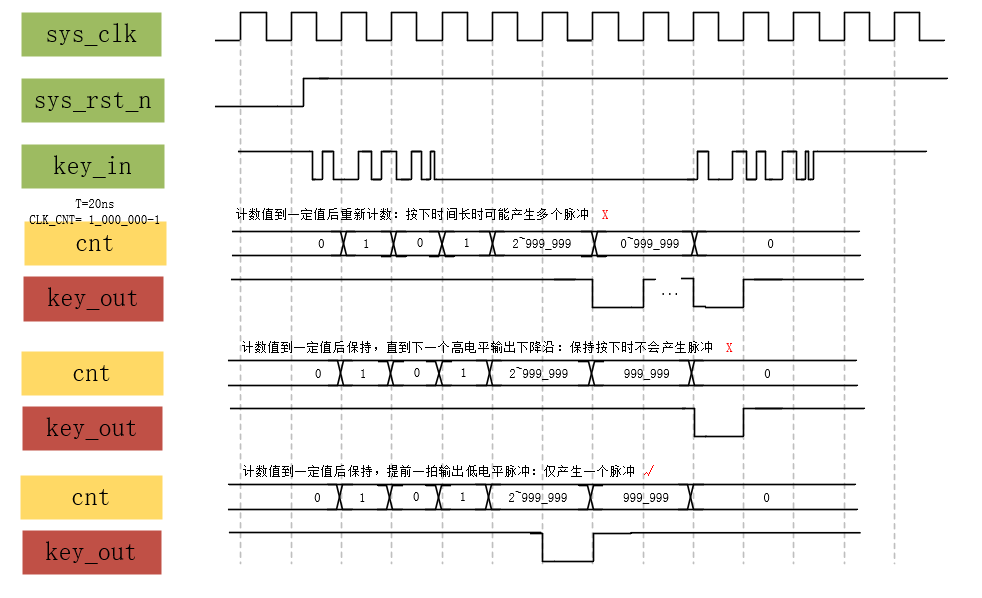

image can't load. 方案设计

上图3种方案设计时，依次分析可能出现的问题，直到优化出最终设计。

代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
module key_filter(
	input	wire	sys_clk,
	input	wire	sys_rst_n,
	input	wire	key_in,

	output	reg		key_out
    );
	//-------------------局部配置参数-------------------
	parameter	FILTER_MAX	= 20'd1_000_000;
	reg		[19:0]	hold_cnt;

	//-------------------低电平保持计数器-------------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		hold_cnt <= 20'd0;
	else if(key_in == 1'b1)
		hold_cnt <= 20'd0;
	else if(hold_cnt == FILTER_MAX - 1)
		hold_cnt <= hold_cnt;
	else
		hold_cnt <= hold_cnt + 1'd1;

	//-------------------滤波输出-------------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		key_out <= 1'b1;
	else if(hold_cnt == FILTER_MAX - 2)
		key_out <= 1'b0;
	else
		key_out <= 1'b1;
endmodule

tb仿真文件中，也可以使用always块加计数器在不同时间段产生不同的输入：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
reg	[7:0]	clk_cnt;
always@(posedge sys_clk or negedge sys_rst_n)	//阶段计数器
if(!sys_rst_n)
    clk_cnt <= 8'd0;
else if(clk_cnt == 199)
    clk_cnt <= 8'd0;
else
    clk_cnt <= clk_cnt + 1'd1;

always@(posedge sys_clk or negedge sys_rst_n)	//分段输入
if(!sys_rst_n)
    key_in <= 1'd1;
else if(clk_cnt <19 || clk_cnt>=150)		//A/E高电平阶段
    key_in <= 1'd1;
else if(clk_cnt >=50 && clk_cnt <100)	//C低电平阶段
    key_in <= 1'd0;
else 								//B/D不稳定阶段
    key_in <= $random%2;

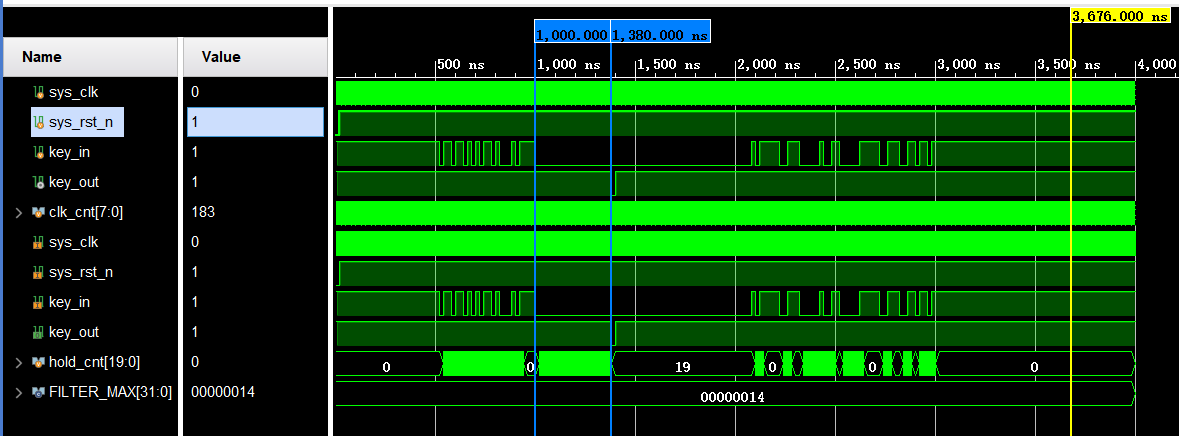

仿真结果

image can't load. 仿真结果

流水灯

功能需求

根据参数，调整4路LED流水灯输出，每间隔固定时间切换下一个灯亮。

详细设计

在参数给定的情况下，只需设定计数器，计数到给定值时刷新输出，即方案A。此种情况无法保证复位按下时的初始状态全灭/全亮。

进一步，如果希望初始状态为4’b0000/4’b1111，和运行时仅1bit为1或0的状态并不一致。因此需要提前打1拍增加flag标志(参考分频器一节，提前1拍打出flag)，在检测到flag拉高时根据当前led状态决定是移位或是刷新初值(led_out == 4b1000)。

如果采用位拼接，只需要在flag拉高时刷新初值。

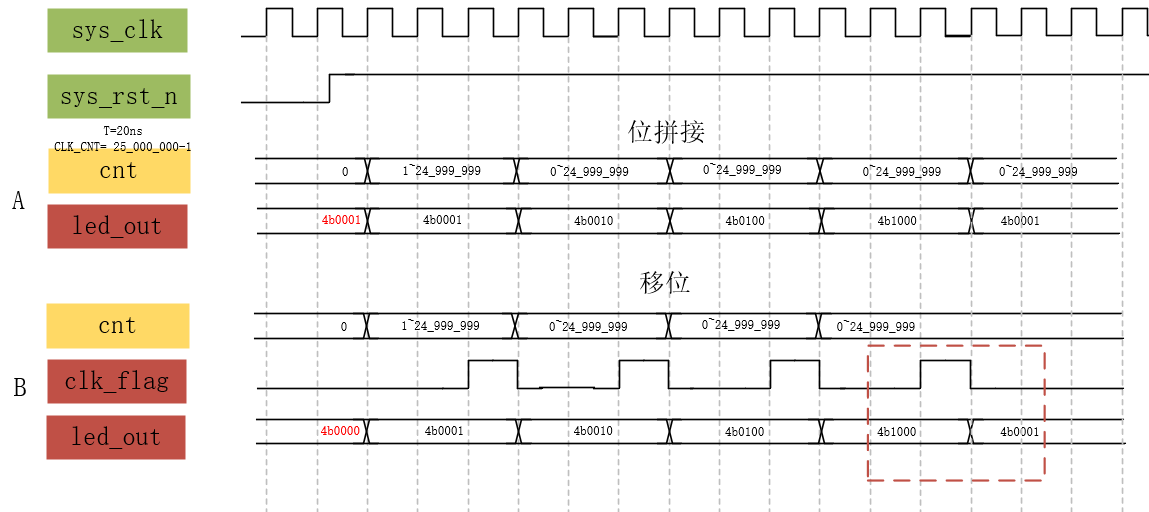

image can't load. 方案设计

代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
module flow_led(
	input	wire			sys_clk,
	input	wire			sys_rst_n,

	output	reg		[3:0]	led_out
    );

	//-------------------全局配置参数-------------------
	parameter	G_LIGHT_HD_TIME	= 25'd25_000_000;	//LED light hold time

	//-------------------局部配置参数-------------------
	localparam	L_LIGHT_HD_TIME = G_LIGHT_HD_TIME - 1;
	localparam	L_LED_INIT		= 4'b0000;


	reg	[24:0]	clk_cnt;
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		clk_cnt <= 25'd0;
	else if(clk_cnt == L_LIGHT_HD_TIME)
		clk_cnt <= 25'd0;
	else
		clk_cnt <= clk_cnt + 1'd1;

	//方案B-移位
	reg	time500ms_flag;
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		time500ms_flag <= 1'b0;
	else if(clk_cnt == L_LIGHT_HD_TIME - 1)
		time500ms_flag <= 1'b1;
	else
		time500ms_flag <= 1'b0;

	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		led_out <= L_LED_INIT;					//设置复位时独特状态
	else if(led_out == L_LED_INIT)
		led_out <= L_LED_INIT + 4'b0001;
	else if(time500ms_flag)begin
		if( led_out == 4'b1000)
			led_out <= L_LED_INIT + 4'b0001;	//移位
		else
			led_out <= led_out<<1'b1;
		end
	else
		led_out <= led_out;
	//方案A--位拼接
	/*
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		led_out <= L_LED_INIT;
	else if(clk_cnt == L_LIGHT_HD_TIME)
		led_out <= {led_out[2:0],led_out[3]};	//位拼接
	else
		led_out <= led_out;
	*/
endmodule

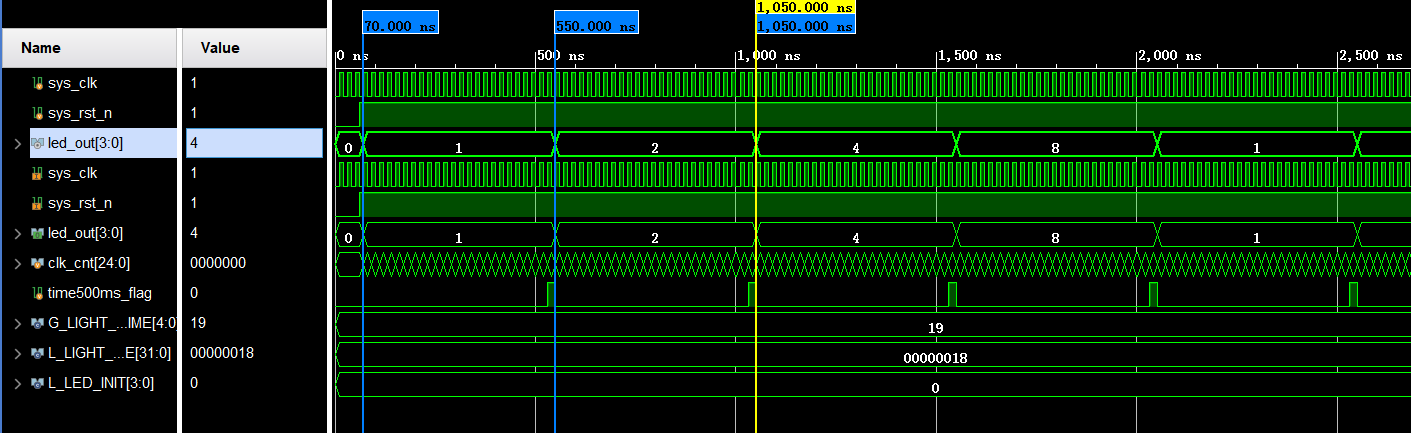

仿真结果

image can't load.

方案A的不再赘述。对上述方案B，复位后的第一个状态会丢1拍，在计数器一节尾部已经做了分析。

呼吸灯

流水灯是在指定时间间隔是切换状态，呼吸灯为达到呼吸效果则通过控制占空比（PWM）达到不同程度的亮度效果（引脚直接控制电压显然比较困难）。

  • 在不同时间段，不同占空比呈现不同亮度。

功能需求

给定参数T下，实现均匀的亮，灭效果，整个周期为2T。

详细设计

假设有1个较短的时间片，根据PWM的原理，此时间片内，高电平持续时间越长，呈现的亮度越亮。通过对相同长度的时间片设置递增的高电平时长，可以“呼吸”式亮起/灭下。

参照其他已有设计，可以1us为基准时间单位，以N个单位设置上一级/上上一级时间片。

若如此设置，单个亮/灭状态的周期 T = N2 us。

将两级时间片的单位设置为相同，程序内方便以当前循环周期设定亮灭。

image can't load. 呼吸灯波形时序

上方是整体的逻辑，N = 1000，标准的1s亮/灭。单独以其中一个为例，将计数值简化t1 = t2 = t3 = 4。

四个led_out从上至下为连续4个cnt_t3下的输出，呈现如下态势：

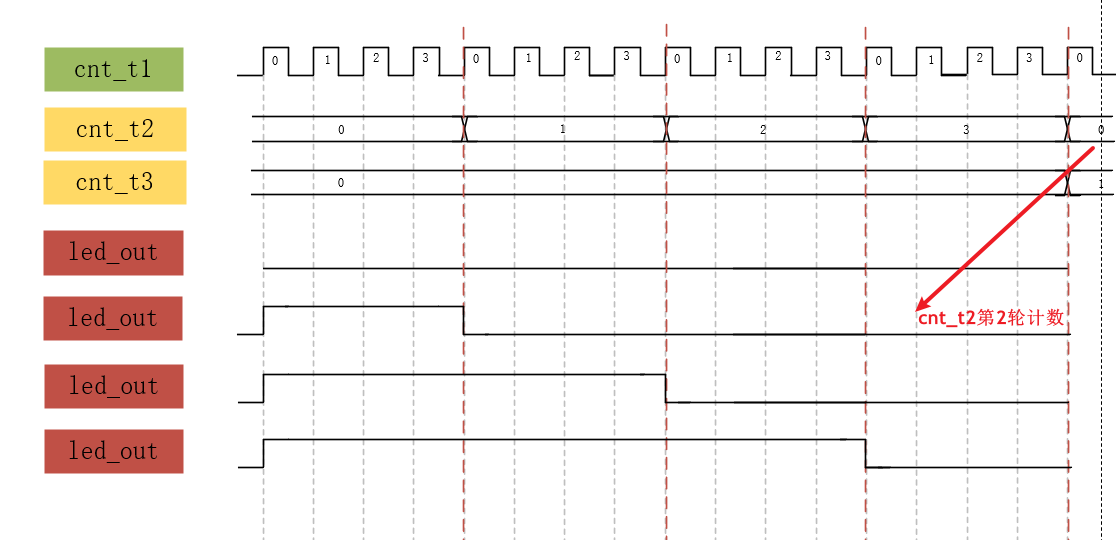

image can't load. 单周期波形

可发现：cnt_t2<cnt_t3时灯亮，可实现亮度时间均匀的增长。（暗下同理）

代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85

module breathe_led
	#(
	parameter	G_US_CNT_MAX = 6'd50,		//cnt_t1
	parameter	G_MS_CNT_MAX = 10'd1000,	//cnt_t2
	parameter	G_S_CNT_MAX =  10'd1000		//cnt_t3，参数值由外部输入，便于仿真观察
	)
	(
	input	wire	sys_clk,
	input	wire	sys_rst_n,

	output	reg		pwm_out
    );

	//-------------- 全局参数 -------------
	//parameter	G_US_CNT_MAX = 6'd50,		//全局参数也可写在内部
	//parameter	G_MS_CNT_MAX = 10'd1000,
	//parameter	G_S_CNT_MAX =  10'd1000,

	//-------------- 局部参数 -------------
	localparam	L_US_CNT_MAX = G_US_CNT_MAX - 1;
	localparam	L_MS_CNT_MAX = G_MS_CNT_MAX - 1;
	localparam	L_S_CNT_MAX =  G_S_CNT_MAX - 1;

	//-------------- 计数器定义 -------------
    reg	[5:0]	us_cnt;		//此处注意，位宽需要结合实际值，若希望计数129，则6bit是不够的
	reg	[10:0]	ms_cnt;
	reg	[10:0]	s_cnt;

	//--------------  us计数器  -------------
    always@(posedge sys_clk or negedge sys_rst_n)	//用于产生基准us计数器
	if(!sys_rst_n)
		us_cnt <= 6'd0;
	else if(us_cnt == L_US_CNT_MAX)
		us_cnt <= 6'd0;
	else
		us_cnt <= us_cnt + 1'd1;

	//--------------  ms计数器  -------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		ms_cnt <= 10'd0;
	else if(us_cnt == L_US_CNT_MAX && ms_cnt == L_MS_CNT_MAX)
		ms_cnt <= 10'd0;
	else if(us_cnt == L_US_CNT_MAX)
		ms_cnt <= ms_cnt + 1'd1;
	else
		ms_cnt <= ms_cnt;

	//--------------  s计数器  -------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		s_cnt <= 10'd0;
	else if(us_cnt == L_US_CNT_MAX &&
			ms_cnt == L_MS_CNT_MAX &&
			s_cnt  == L_S_CNT_MAX)
		s_cnt <= 10'd0;
	else if(us_cnt == L_US_CNT_MAX &&
			ms_cnt == L_MS_CNT_MAX )
		s_cnt <= s_cnt + 1'd1;
	else
		s_cnt <= s_cnt;

	//--------------  亮灭状态切换  -------------
	reg breathe_status;
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		breathe_status <= 1'd0;	//亮状态
	else if(us_cnt == L_US_CNT_MAX &&
			ms_cnt == L_MS_CNT_MAX &&
			s_cnt  == L_S_CNT_MAX)
		breathe_status <= ~breathe_status; //灭状态
	else
		breathe_status <= breathe_status;

	//--------------  PWM输出  -------------
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		pwm_out <= 1'd0;
	else if((breathe_status == 1'd0 && ms_cnt > s_cnt) ||
			(breathe_status == 1'd1 && ms_cnt < s_cnt))
		pwm_out <= 1'd0;
	else
		pwm_out <= 1'd1;
endmodule

上方代码为single channel的输出，再建立顶层模块即可实现4 chl的不同频率输出（参考ip核设计思路，不改动内部代码）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
module breathe_4chl_led(
	input	wire 		sys_clk,
	input	wire		sys_rst_n,

	output	wire	[3:0]	led_out
    );

	breathe_led
	#(
	.G_US_CNT_MAX(6'd50),
	.G_MS_CNT_MAX(10'd1000),
	.G_S_CNT_MAX(10'd1000)
	)
	breathe_led_inst0(
	.sys_clk(sys_clk),
	.sys_rst_n(sys_rst_n),

	.pwm_out(led_out[0])
    );

	breathe_led
	#(
	.G_US_CNT_MAX(6'd50),
	.G_MS_CNT_MAX(10'd700),
	.G_S_CNT_MAX (10'd700)
	)
	breathe_led_inst1(
	.sys_clk(sys_clk),
	.sys_rst_n(sys_rst_n),

	.pwm_out(led_out[1])
    );

	breathe_led
	#(
	.G_US_CNT_MAX (6'd50),
	.G_MS_CNT_MAX (10'd500),
	.G_S_CNT_MAX  (10'd500)
	)
	breathe_led_inst2(
	.sys_clk(sys_clk),
	.sys_rst_n(sys_rst_n),

	.pwm_out(led_out[2])
    );

	breathe_led
	#(
	.G_US_CNT_MAX (6'd50),
	.G_MS_CNT_MAX (11'd2000),
	.G_S_CNT_MAX  (11'd2000)
	)
	breathe_led_inst3(
	.sys_clk(sys_clk),
	.sys_rst_n(sys_rst_n),

	.pwm_out(led_out[3])
    );
endmodule

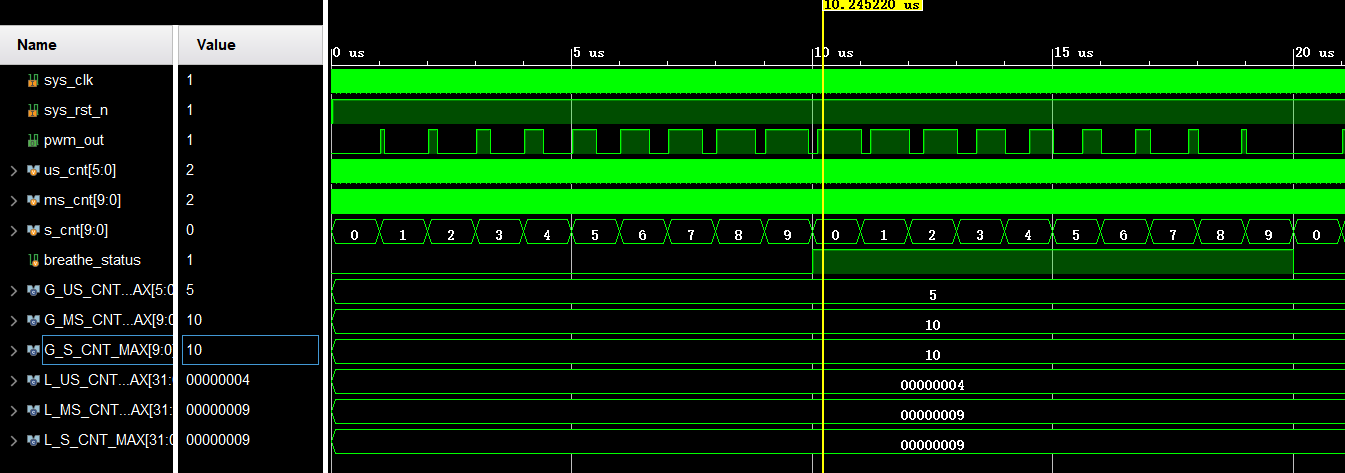

仿真结果

pwm_out的输出高电平时间均匀递增

image can't load. 呼吸灯仿真输出

状态机

状态机缩写FSM，又叫有限状态机，指状态的个数有限。根据是否受限于输入分为

  • Moore型：最后输出状态至于当前状态有关，与输入无关
  • Mealy型：最后输出状态至于当前状态有关，同时与输入有关

状态机的状态意为“事件”，A事件到B或C事件称为状态转移。完整的状态机需要具备：

  • 输入：根据输入可以确定是否需要进行状态跳转以及输出，是影响状态机系统执行过程的重要驱动力；
  • 输出：根据当前时刻的状态以及输入，是状态机系统最终要执行的动作；
  • 状态：根据输入和上一状态决定当前时刻所处的状态，是状态机系统执行的一个稳定的过程。
image can't load. 状态图模型

单输入单输出状态机

功能需求

可乐机每次只能投入1枚1元硬币，且每瓶可乐卖3元钱，即投入3个硬币就可以让可乐机出可乐，如果投币不够3元想放弃投币需要按复位键，否则之前投入的钱不能退回。

详细设计

对该需求需要设计状态转移图，即IDLE、ONE、TWO三个投币状态，状态间的切换靠输入驱动，与当前状态和输入有关，如下Mealy状态机。

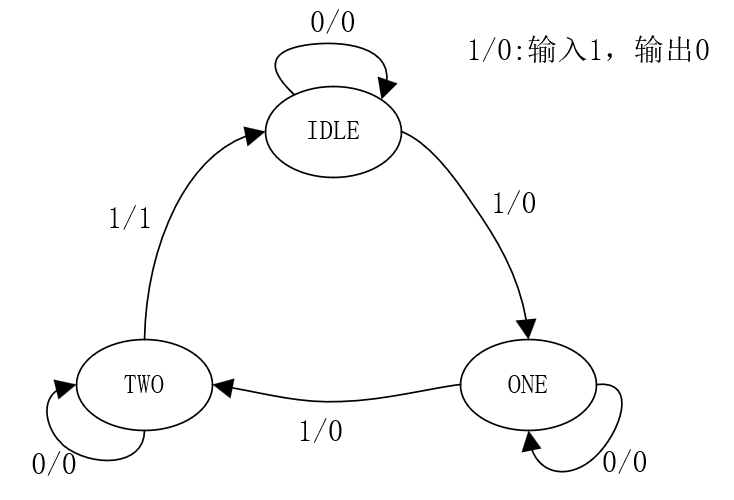

image can't load. Mealy状态机模型

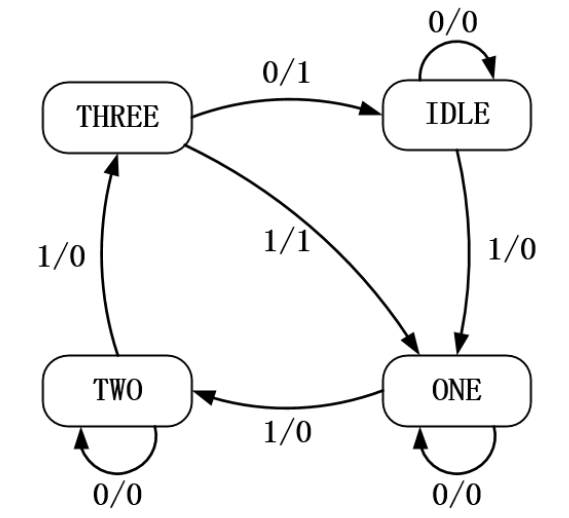

若再增加一个状态THREE，输出则可完全依照当前状态，即检测到为THREE状态后直接输出可乐，输入不影响输出。如下Moore型状态机。

image can't load.
Moore状态机模型

波形分析

此节的需求中，输入只有一个，状态根据输入变化。

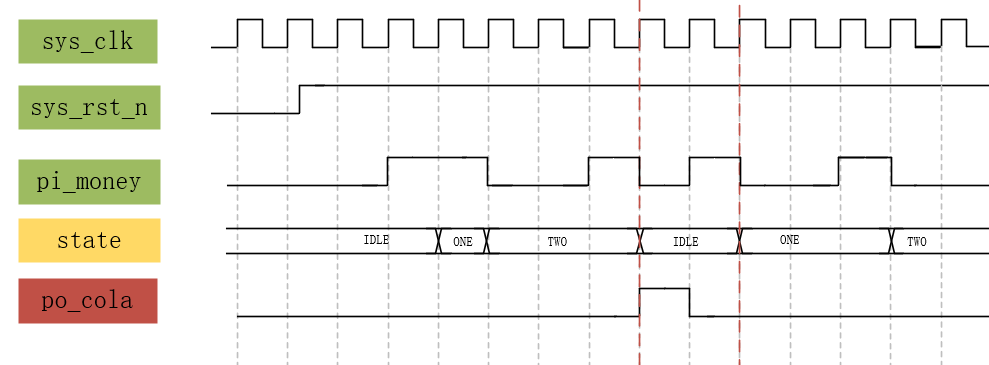

image can't load. Mealy状态机波形

代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
module simple_FSM(
	input	wire	sys_clk,
	input	wire	sys_rst_n,
	input	wire	pi_money,

	output	reg		po_cola
	);

	parameter	IDLE = 3'b001;
	parameter	ONE =  3'b010;
	parameter	TWO =  3'b100;

	reg [2:0] state;
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		state <= IDLE;
	else
		case (state)
		IDLE:	if(pi_money == 1'b1)
					state <= ONE;
				else
					state <= IDLE;
		ONE:	if(pi_money == 1'b1)
					state <= TWO;
				else
					state <= ONE;
		TWO:	if(pi_money == 1'b1)
					state <= IDLE;
				else
					state <= TWO;
		default:
				state <= IDLE;
		endcase

	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		po_cola <= 1'b0;
	else if(state == TWO && pi_money == 1'b1)
		po_cola <= 1'b1;
	else
		po_cola <= 1'b0;

endmodule

仿真分析

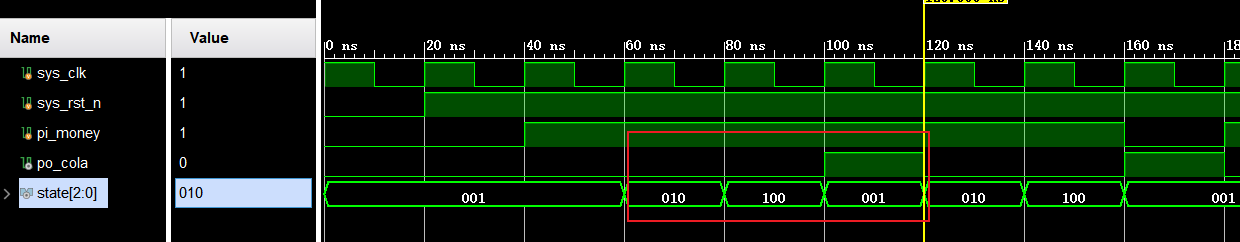

image can't load. 三状态仿真波形

多输入多输出状态机

功能需求

可乐定价为2.5元一瓶，可投入0.5元、1元硬币，投币不够2.5元需要按复位键退回钱款，投币超过2.5元需找零。

详细设计

先设计状态转移图，即IDLE、HALF、ONE、ONE_HALF、TWO、三个投币状态，状态间的切换靠输入驱动，与当前状态和输入有关，如下Mealy状态机。

确定输入：

  • 0.5元
  • 1元

确定输出：

  • 是否找零
  • 是否出可乐

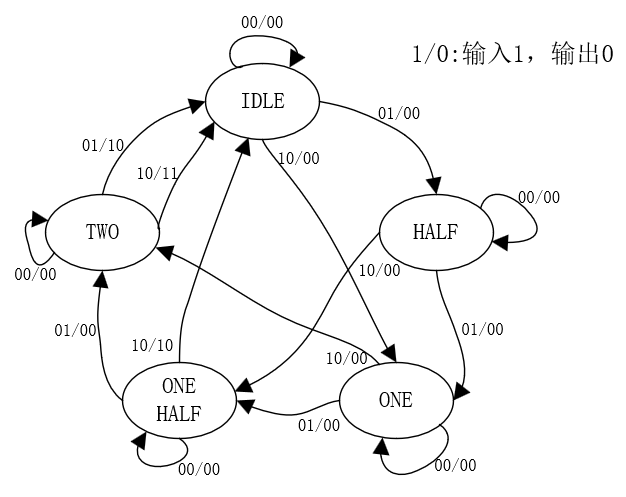

image can't load. Mealy状态转移图

波形分析

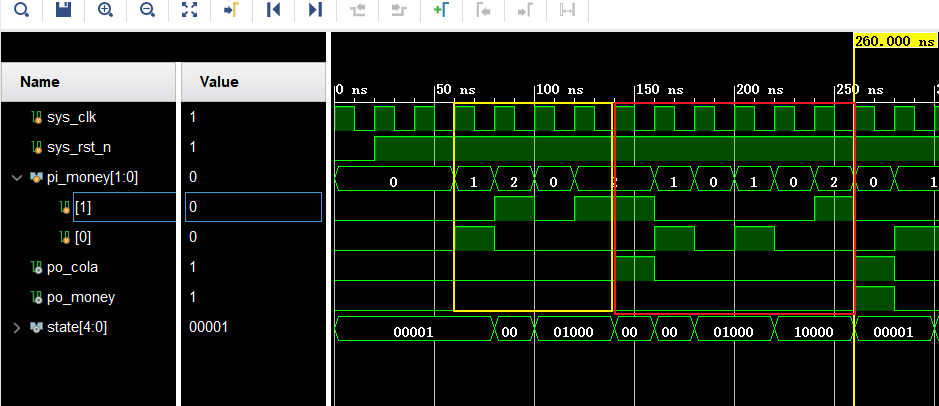

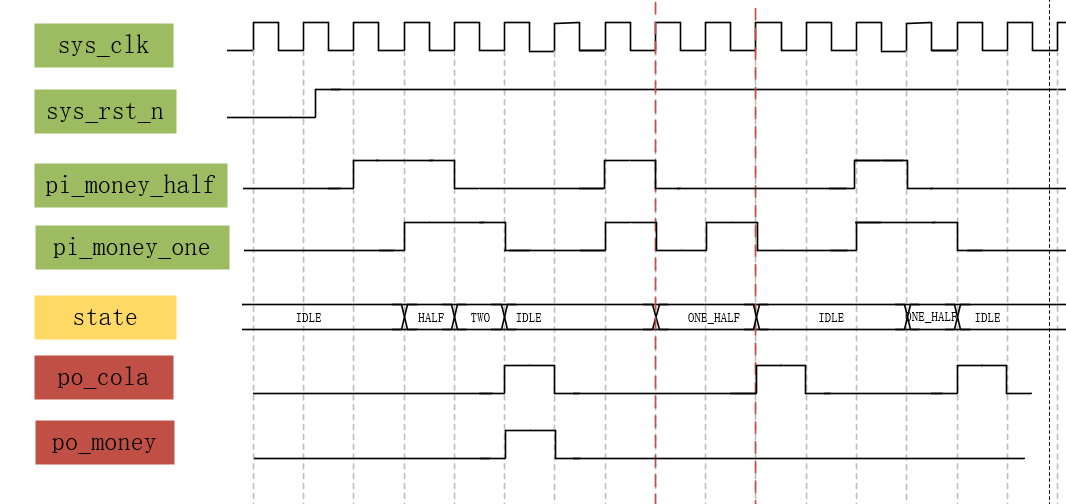

image can't load. 波形分析图

代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
module complex_FSM(
	input	wire	sys_clk,
	input	wire	sys_rst_n,
	input 	wire	pi_money_one,
	input	wire	pi_money_half,
	output	reg		po_money,
	output	reg		po_cola
    );
	//------------ 输入合并 ------------------
	wire   [1:0] pi_money;
	assign pi_money = {pi_money_one,pi_money_half};
	//------------ 局部参数 ------------------
	//---- 状态定义
	localparam	IDLE 		= 5'b00001;
	localparam	HALF		= 5'b00010;
	localparam	ONE	 		= 5'b00100;
	localparam	ONE_HALF 	= 5'b01000;
	localparam	TWO 		= 5'b10000;
	//-----输入定义
	localparam	INPUT_HALF	= 2'b01;
	localparam	INPUT_ONE	= 2'b10;
	//------------ 状态切换 ------------------
	reg [4:0] state;
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		state <= IDLE;
	else
		case(state)
		IDLE:	if(pi_money == INPUT_HALF)
					state <= HALF;
				else if(pi_money == INPUT_ONE)
					state <= ONE;
				else
					state <= IDLE;
		HALF:	if(pi_money == INPUT_HALF)
					state <= ONE;
				else if(pi_money ==INPUT_ONE)
					state <= ONE_HALF;
				else
					state <= HALF;
		ONE:	if(pi_money == INPUT_HALF)
					state <= ONE_HALF;
				else if(pi_money == INPUT_ONE)
					state <= TWO;
				else
					state <= ONE;
		ONE_HALF:if(pi_money == INPUT_HALF)
					state <= TWO;
				else if(pi_money ==INPUT_ONE)
					state <= IDLE;
				else
					state <= ONE_HALF;
		TWO:	if(pi_money[1] != pi_money[0])
					state <= IDLE;
				else
					state <= TWO;
		default:
				state <= IDLE;
		endcase
	//---------------- 输出量
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		po_cola <= 1'b0;
	else if((state == ONE_HALF && pi_money == INPUT_ONE)
			|| (state == TWO && pi_money[1] != pi_money[0]))
		po_cola <= 1'b1;
	else
		po_cola	<= 1'b0;
	//---------------- 输出量
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		po_money <= 1'b0;
	else if(state == TWO && pi_money == INPUT_ONE)
		po_money <= 1'b1;
	else
		po_money <= 1'b0;

endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
`timescale 1ns / 1ns

module tb_complex_FSM(

    );
	reg	sys_clk;
	reg sys_rst_n;
	reg [1:0] pi_money;
	wire	po_cola;
	wire	po_money;

	initial begin
		sys_clk = 1'b1;
		sys_rst_n <= 1'b0;
		#20
		sys_rst_n <= 1'b1;
	end

    //--------------- 引用仿真实例inst0内的量
	wire [4:0] state = complex_FSM_inst0.state;
	initial begin
		$timeformat(-9,0,"ns",6);
		$monitor("@time %t: pi_money_half = %b, pi_money_one = %b, state = %b,po_cola = %b, po_money = %b",
					$time ,pi_money[0],pi_money[1],state,po_cola,po_money);
	end
	//--------------- 50MHz时钟
	always #10 sys_clk = ~sys_clk;

	//--------------- 随机输入
	always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		pi_money <= 2'b00;
	else
		pi_money <= {$random}%3;

	complex_FSM complex_FSM_inst0(
	.sys_clk(sys_clk),
	.sys_rst_n(sys_rst_n),
	.pi_money_one(pi_money[1]),
	.pi_money_half(pi_money[0]),

	.po_money(po_money),
	.po_cola(po_cola)
    );

endmodule

仿真分析

image can't load. 仿真波形

最初在做仿真时，pi_money_half和pi_money_one在独立的always块内赋值，导致出现同时为1的意外情况。后续修正为pi_money <= {$random}%3; 包含00、01、10三种情况。

综合应用

结合本篇博文的消抖、流水灯、状态机，可以搭建简单的小功能。

功能需求

实现可乐机，投币为0.5元、1元，达到2.5时出可乐，达到3时出可乐并找零。每次投币10s后无操作则回到初始态。每个投币状态由LED反馈，0-2元，分别亮起0-4个LED，2.5元为单向流水，3元时为双向流水，流水间隔0.5s。

详细设计

如果继续按照模块化设计思路，根据需求可拆解以下模块：

  • 输入检测：确定是否有输入，输入是什么，并进行滤波
  • 状态切换：确定什么时间复位，输出包含所有状态
  • LED控制：根据当前状态进行LED亮灭
image can't load.

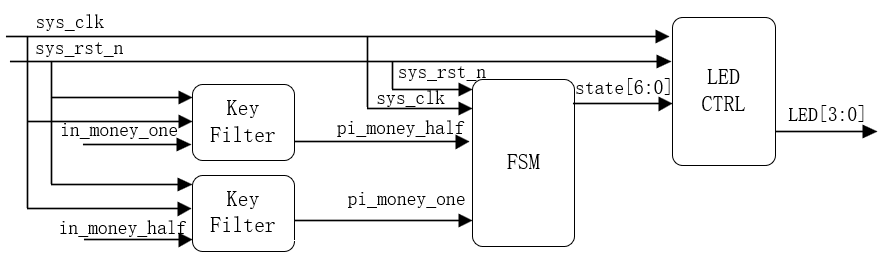

模块划分

波形分析

[1]输入检测：参考按键消抖一节，当监测到连续20ms输入时，输出1拍高电平

[2]状态机：相对上一节内容

  • 取消cola和money的输出
  • 新增FSM的state状态量输出，供后续模块调用
  • 新增切换状态后10s复位计数器

[3]LED控制：

LED控制状态包括两种，固定排列常亮 + 指定间隔/方向闪烁，对两种分别进行波形逻辑绘制：

image can't load.

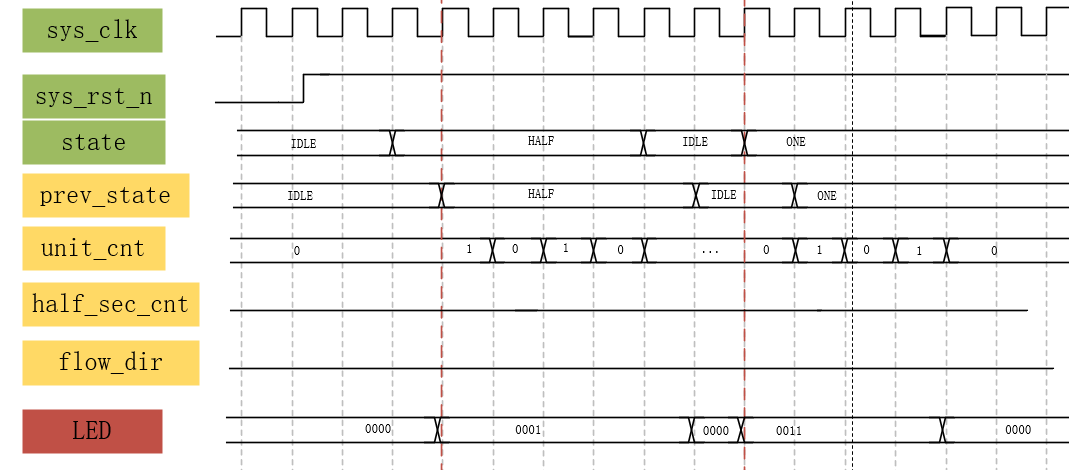

基本状态：N个LED常亮，红色虚线表示进入新状态

每uint_cnt，检测并切换LED状态。若在state != prev_state时切换状态，则uint_cnt复位，重新对新状态计时。

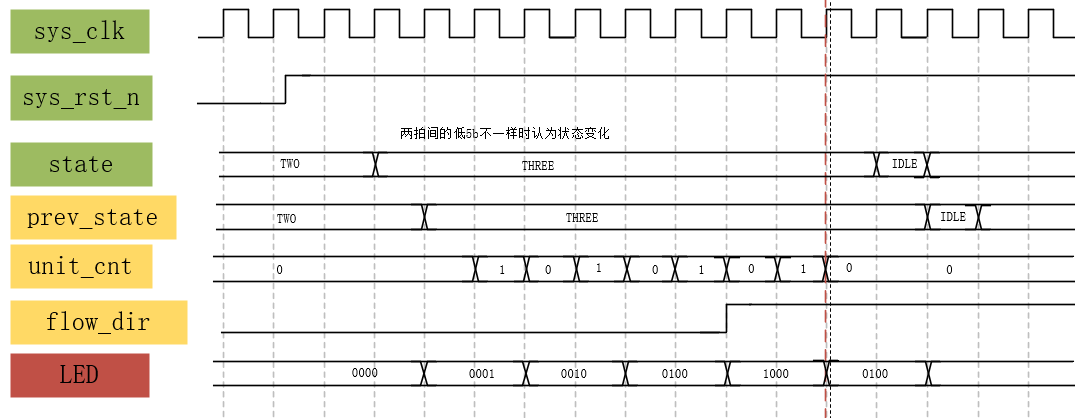

image can't load. 流水状态：间隔0.5s流水，红色虚线表示进入新状态

由于流水状态包含流水方向，需要1bit寄存器表示什么时候翻转。由于后续状态依靠flow_dir，因此需要提前打一拍翻转。

代码设计

代码查阅:点击此处

总结发现，真正耗时的时确定模块间的数据传递关系，比如：

  • Key按键到FSM检测时输入的究竟是1拍高电平还是低电平：单模块仿真时未发现此问题，整体仿真异常才发现
  • 状态参数究竟由谁控制：led的state仅前级传递，还是内部定义一个10s回到空闲态的计数器，应在划分模块时提前构思好

仿真分析

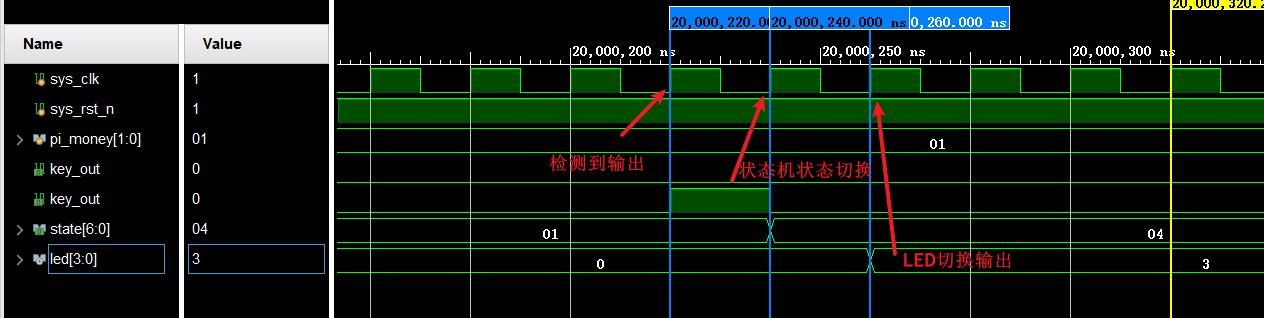

此处只放top层文件仿真结果：

image can't load.
仿真结果：模块间传输延时1拍

注意事项

  1. 仿真时必须修改tb文件中传递parameter参数的时，底层模块的局部参数才会变化，否则仿真时继续使用上一次的值，导致结果异常。

  2. 状态量设置

    状态量类似C语言中的宏定义，常见的0、1、2….区分不同状态，在Verilog中也类似，以下三种形式都可以表示四种状态：

    • 二进制值：2’b00,2’b01,2’b10,2’b11
    • 独热码：4’b0001,4’b0010,4’b0100,4’b1000
    • 格雷码：3’b000,3’b001,3’b011,3b’110，相邻两个编码只有一个bit不同

    由于Verilog代码最后综合出的是电路，一个bit可以视为一个比较器。由于布局布线的差异多输入比较器可以会存在传输延迟，可能导致A输入在clk上升沿前，而B输出延迟2ns出现在clk上升沿之后，进而出现状态不稳的情况。格雷码相邻编码只有1bit不同，解决多输入传输延迟问题，同时节省部分资源。

    FPGA寄存器资源较多，CPLD组合逻辑资源多，通常采用以下配置方式。

    image can't load.

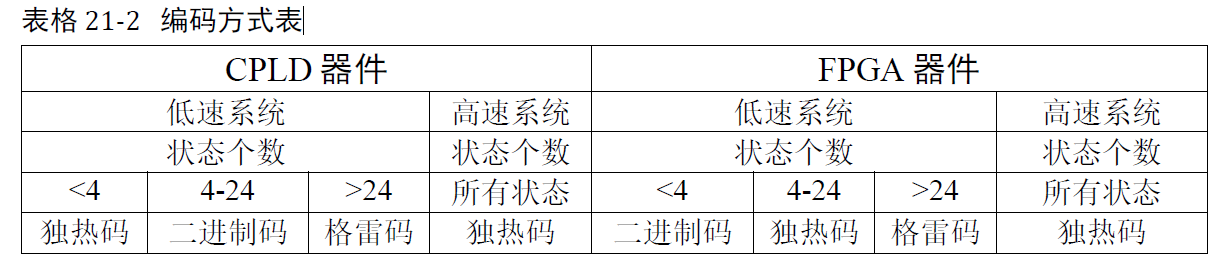

    编码方式表

————————— End —————————

君子终日乾乾，夕惕若厉。–《周易·乾卦》
